재료
|
PI, 구리 및 Ni/Au
|
종류
|

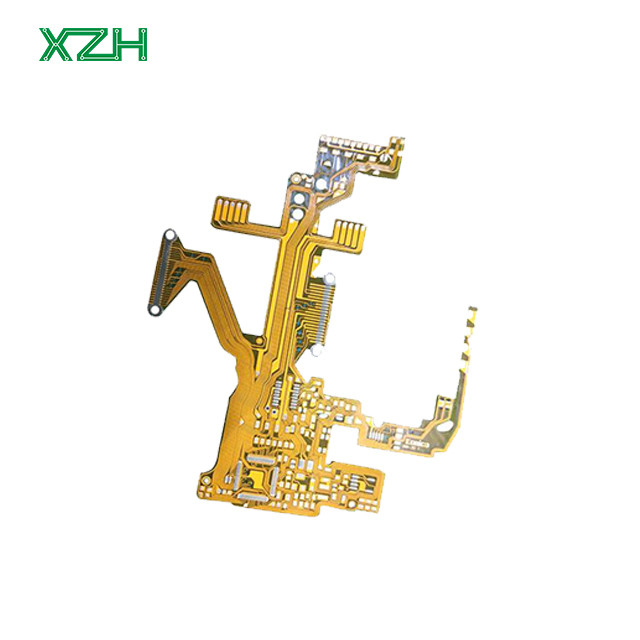

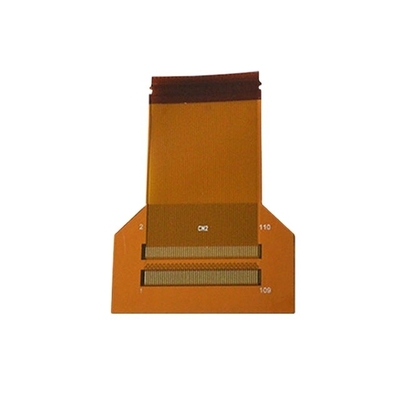

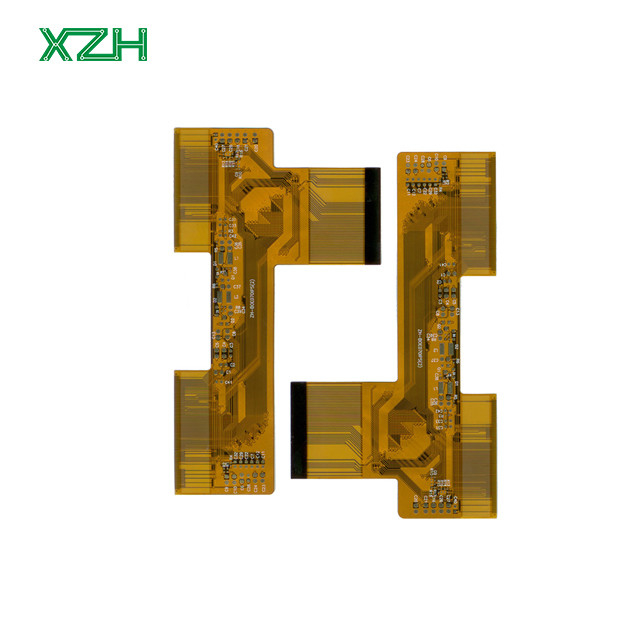

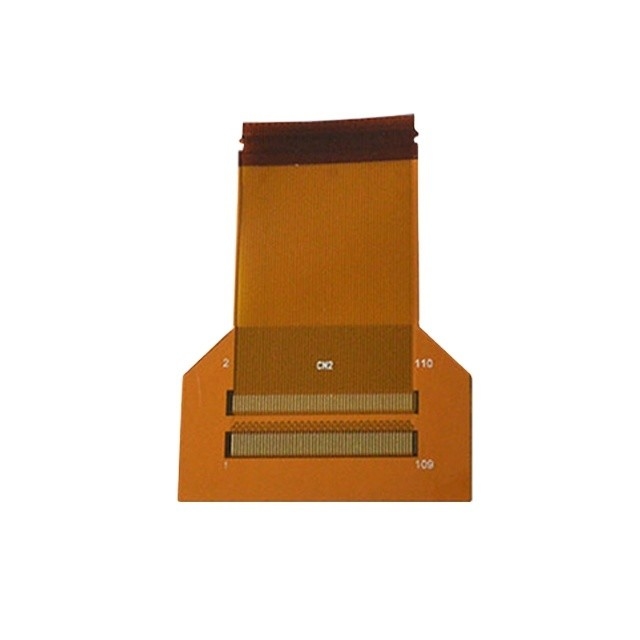

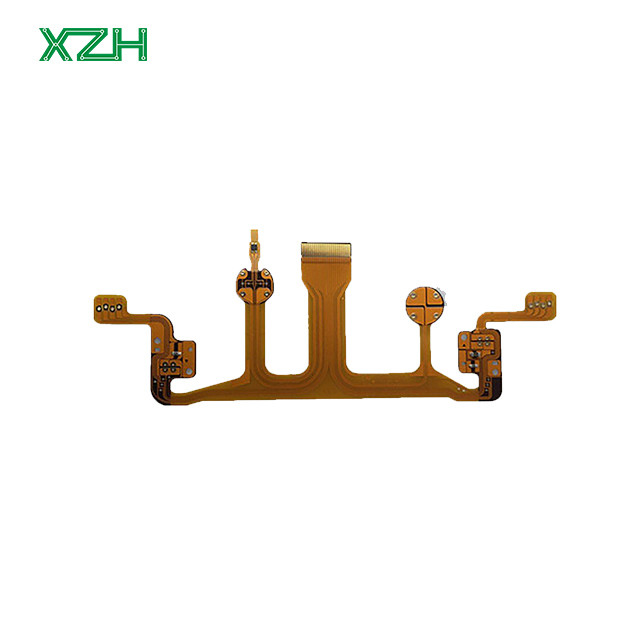

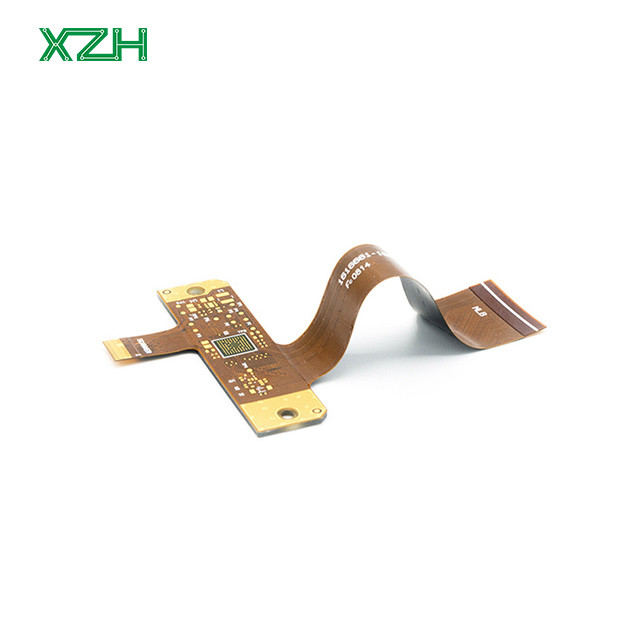

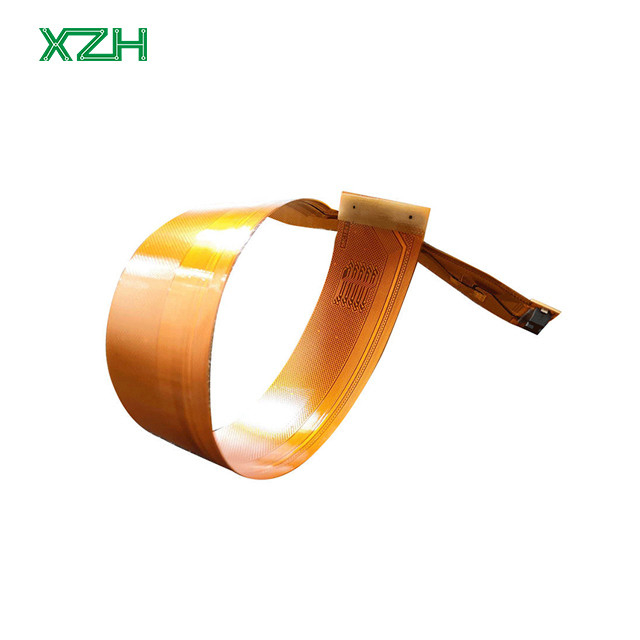

FPC
|
층
|
1~4층
|
완성된 보드 크기
|
10*15mm, 250*380mm
|
판 두께
|
00.057~0.6mm
|
완성된 보드 두께 허용
|
±2 밀리
|
굴착 구멍 직경
|
0.15~6.7mm
|
직경 을 통해 완성
|
0.1mm (최소)
|
내부층 다이 일렉트릭 두께 (1/2 밀리 PI 15um 접착제)
|
00.0275~0.1mm
|
PTH의 구멍 지름 허용
|
±2 밀리
|
NPTH의 구멍 지름 허용
|
± 1 밀리
|
구멍 위치 허용
(거버 데이터와 비교)
|
± 1 밀리
|
PTH 구멍 구리의 두께
|
8~30μm
|
에치링 후 의 관용
|
임피던스 (impedance) 에 대해서는 ± 30, 15%
|
이미지 대 이미지 허용 (최저)
|
±3 밀리
|
이미지의 경계 용도 (최저)
|
±2 밀리
|
커버 레이어 등록 (최저)
|
6 밀리
|
펀칭홀 지름
|
0.1~5.0mm
|
접착제 및 강화제의 허용
|
±0.3mm
|
펀칭 도어 차원 타당성 (디드 도어)
|
±4 밀리
|
펀칭 도어 차원 타당성 (소프트 도어)
|
±12 밀리
|
임피던스 허용 (최소)
|
±10%
|
SMT 용도 및 피치 너비 (최저)
|
±4 밀리
|
|
샘플 리드 타임
|
대량 생산 선행 시간
|
||
단면 PCB
|
1~3일
|
4~7일
|
||
2면 PCB
|
2~5일
|
7~10일
|
||
다층 PCB
|
7~8일
|
10~15일
|
||
PCB 조립
|
8~15일
|
2~4주
|
||
배달 시간
|
3~7일
|
3~7일
|
||
패키지: 반 정적 패키지
|
|
|
