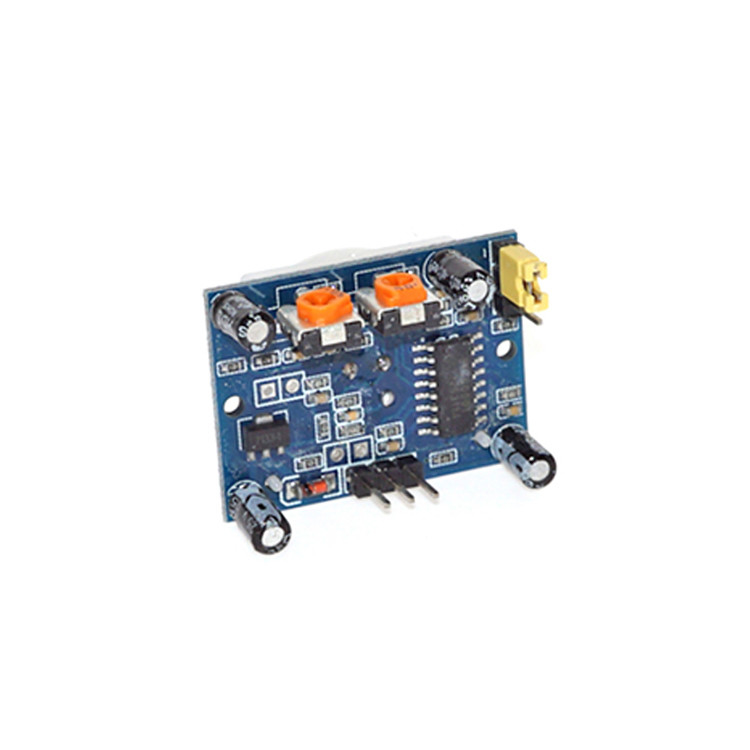

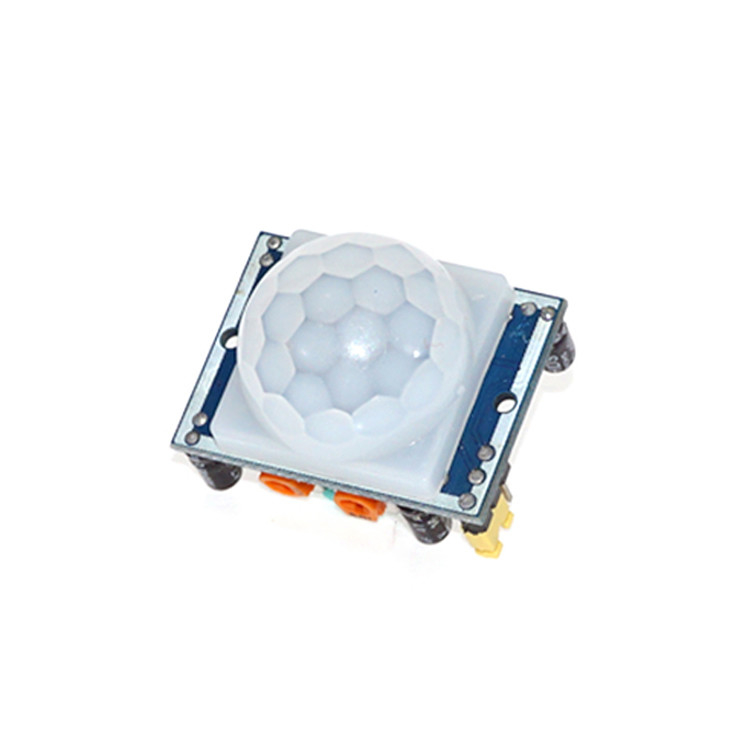

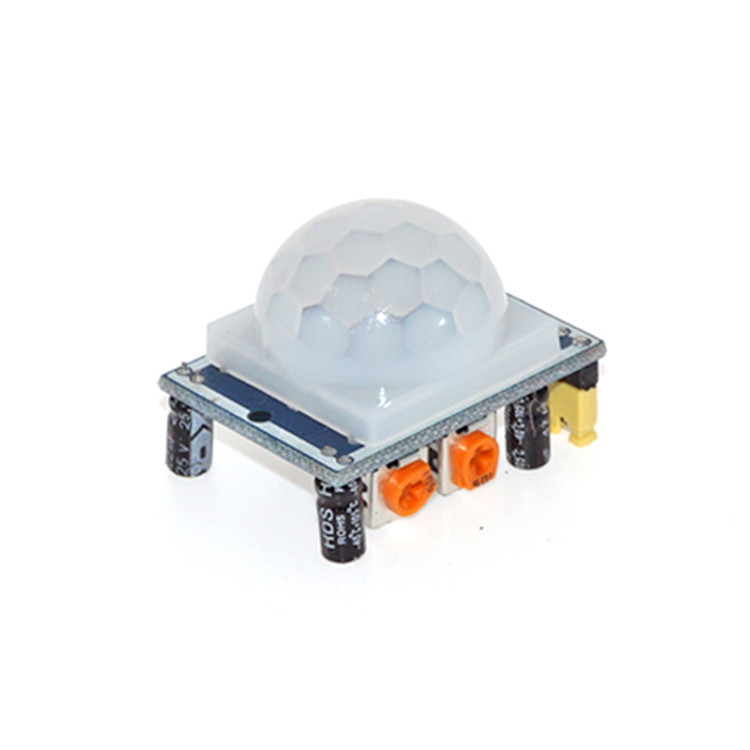

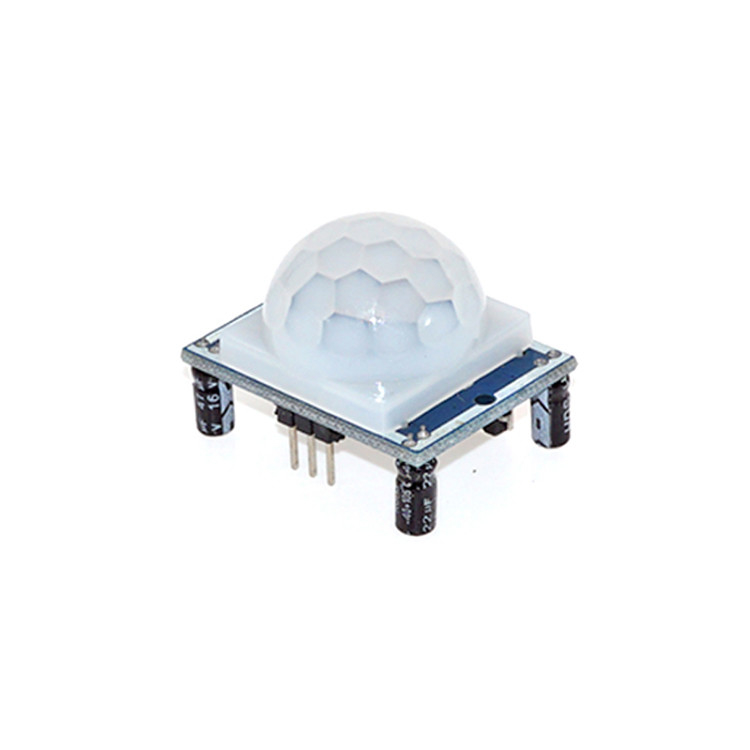

hc-sr501 pir 운동 센서 감지기
,hc-sr501 적외선 센서
,hc-sr501 ir 피로 전기 센서
-
시리즈HC-SR501 센서 모듈
-
특징HC-SR501 인간 적외선 센서 모듈
-
장착형표준
-
설명HC-SR501 센서 모듈, HC-SR501 인간 적외선 센서 모듈
-
날짜 코드를 제조하기11504202
-
종류움직임 & 위치 센서
-
사용마이크로 컨트롤러
-
이론-
-
출력높은 3.3 v /low 0V
-
작동 전압 범위DC 4.5-20V
-
정지 전류<50uA
-
레벨 출력높은 3.3 v /low 0V
-
보드 치수32mm*24mm
-
각도 센서<100 ° 콘 각도
-
작동 임시-15-+70도
-
렌즈 크기 센서직경 : 23mm (기본값)
-
정적 전력 소모65 마이크로 앰프
-
지연 시간조절 가능 (0.3 초에서 10 분)
-
차단 시간0.2 초
-
원래 장소광둥, 중국
-
브랜드 이름XZH
-
모델 번호501
-
최소 주문 수량10개
-
가격CN¥4.26/pieces 10-99 pieces
hc-sr501 조정 ir 피로 전기 적외선 피어 모션 센서 모듈
3.3V 5v hc-sr501 인프라 피어 모션 센서 인체 모듈 hc-sr501 Arduino 라즈베리 pi를 위한 모션 센서
XZH: 당신의 원스톱 ODM/OEM 솔루션 공급자
제품 설명
자동 조명 복도, 복도, 욕실, 지하, 창고, 차고 및 기타 장소, 자동 환기 배기가스 팬 및 기타 전기 기기 (광선, 형광,윙윙, 자동 문, 전기 팬, 건조기 및 자동 세탁기) 특히 기업, 호텔, 쇼핑몰, 창고, 민감한 지역 또는 보안 구역 및 경보 시스템에서 사용할 수 있습니다.보안 목적으로도 사용할 수 있습니다..
1센싱 모듈은 전원 초기화 시간 후 약 1 분 동안, 대기 모드에서 출력 모듈에 1 분 동안 0-3 번 간격.
2간섭 소스 같은 직접 조명을 피하여 간섭 신호 발생 장치의 오작동의 도입을 피하기 위해 렌즈 모듈의 표면을 닫아야합니다.바람의 흐름을 피하기 위한 환경 사용, 바람 센서 또한 간섭을 일으킬 것입니다.
3센서 모듈을 사용 하는 이중 탐사, 탐사 창은 직사각형, 이중 (A에 B 백만) 길게 끝 방향으로,물체가 왼쪽에서 오른쪽으로 또는 오른쪽에서 왼쪽으로 이동하면 이중 IR 시간에 도달, 거리의 차이, 더 큰 차이, 더 민감한 센서, 시체가 앞에서 탐사선 또는 위에서 아래로 또는 아래에서 위로 방향 통과 때,이중 IR 거리의 변화가 감지되지 않았습니다., 차이 값이 없거나 센서가 민감하지 않거나 작동하지 않습니다. so the sensors should be installed dual direction of the probe with human activities as much as possible parallel to the direction of maximum to ensure that the body has been passed by the dual sensor probe각의 감지 범위를 높이기 위해, 모듈은 원형 렌즈를 사용, 탐사 또한 네쪽 모두에 의미가 있습니다,하지만 여전히 센싱 범위의 좌우와 오른쪽 방향의 상단과 하단보다 높습니다., 감수성 및 강, 여전히 가능한 한 위 설치 요구 사항에 의해.VCC, trig (통제 측면), 에코 (접수 끝), GND

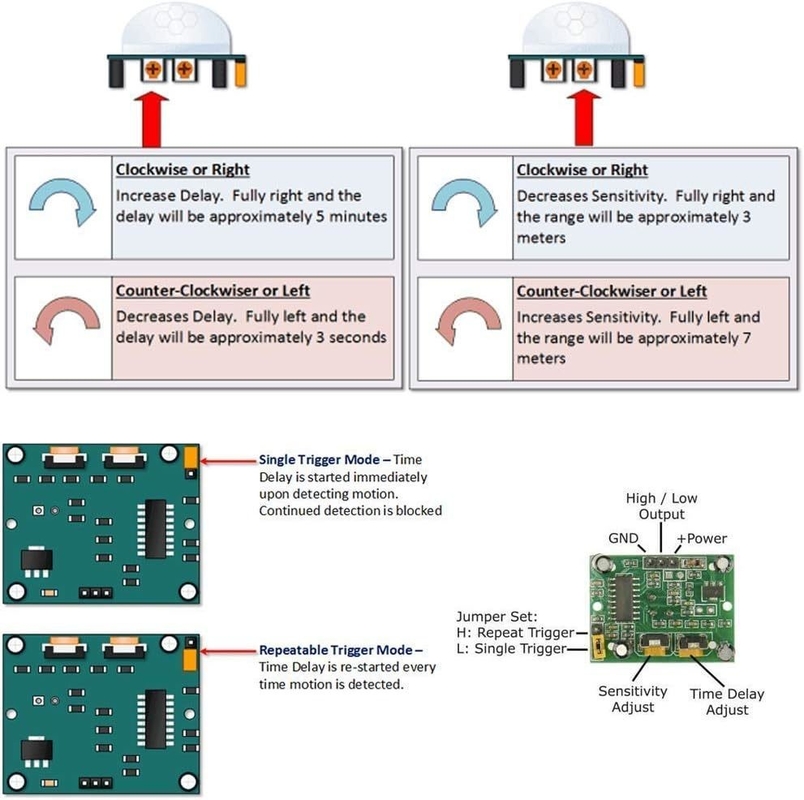

4.크기와 조정:
참고: 거리 조절을 위해 시계의 방향에 따라 전력 측정기는 감지 범위가 증가합니다 (약 7 미터), 반대로 감지 범위가 감소합니다 (약 3 미터).지연 조정 전력 측정기 시계 방향으로 회전, 센서 지연이 더 길어 (약 300S), 반면, 짧은 지연으로 인덕션 (약 5S).
2간섭 소스 같은 직접 조명을 피하여 간섭 신호 발생 장치의 오작동의 도입을 피하기 위해 렌즈 모듈의 표면을 닫아야합니다.바람의 흐름을 피하기 위한 환경 사용, 바람 센서 또한 간섭을 일으킬 것입니다.
3센서 모듈을 사용 하는 이중 탐사, 탐사 창은 직사각형, 이중 (A에 B 백만) 길게 끝 방향으로,물체가 왼쪽에서 오른쪽으로 또는 오른쪽에서 왼쪽으로 이동하면 이중 IR 시간에 도달, 거리의 차이, 더 큰 차이, 더 민감한 센서, 시체가 앞에서 탐사선 또는 위에서 아래로 또는 아래에서 위로 방향 통과 때,이중 IR 거리의 변화가 감지되지 않았습니다., 차이 값이 없거나 센서가 민감하지 않거나 작동하지 않습니다. so the sensors should be installed dual direction of the probe with human activities as much as possible parallel to the direction of maximum to ensure that the body has been passed by the dual sensor probe각의 감지 범위를 높이기 위해, 모듈은 원형 렌즈를 사용, 탐사 또한 네쪽 모두에 의미가 있습니다,하지만 여전히 센싱 범위의 좌우와 오른쪽 방향의 상단과 하단보다 높습니다., 감수성 및 강, 여전히 가능한 한 위 설치 요구 사항에 의해.VCC, trig (통제 측면), 에코 (접수 끝), GND
4.크기와 조정:
참고: 거리 조절을 위해 시계의 방향에 따라 전력 측정기는 감지 범위가 증가합니다 (약 7 미터), 반대로 감지 범위가 감소합니다 (약 3 미터).지연 조정 전력 측정기 시계 방향으로 회전, 센서 지연이 더 길어 (약 300S), 반면, 짧은 지연으로 인덕션 (약 5S).
PCB (프린트 서킷 보드) 및 PCBA (프린트 서킷 보드 어셈블리) 로고 사용자 정의를 위해 로고는 다음 영역에 적용 될 수 있습니다:
1PCB 표면:로고는 PCB의 표면에 인쇄될 수 있으며, 일반적으로 가장자리 영역 또는 지정된 비기능 영역에 있습니다.
2.PCBA 조립 부품:PCBA에 플라스틱이나 다른 전도성 없는 재료 부품이 보이는 경우, 이 부품에도 로고가 인쇄될 수 있습니다.
3.포장 재료:PCB 또는 PCBA의 외부 또는 내부 포장에는 포장 상자, 플라스틱 봉지 또는 항 정적 봉지 등 로고가 표시 될 수 있습니다.
로고를 인쇄하는 방법은 일반적으로 다음과 같습니다.
1.스크린 프린팅:PCB 표면과 포장 재료에 적합하며 단일 또는 다채로운 로고 인쇄를 허용합니다.
2.잉크젯 인쇄:PCB나 포장재에 고해상도 컬러 프린팅을 가능하게 합니다.
3.레이저 표시:PCB의 전도성 없는 부분이나 금속 표면에 영구 로고를 만드는 데 이상적입니다.
4.핫 스탬핑:로고 인프라가 있는 포장재에 촉촉한 가공을 추가합니다.
5.표기:PCB 또는 PCBA에 로고가 있는 라벨이나 스티커를 붙이는 것.
1PCB 표면:로고는 PCB의 표면에 인쇄될 수 있으며, 일반적으로 가장자리 영역 또는 지정된 비기능 영역에 있습니다.
2.PCBA 조립 부품:PCBA에 플라스틱이나 다른 전도성 없는 재료 부품이 보이는 경우, 이 부품에도 로고가 인쇄될 수 있습니다.
3.포장 재료:PCB 또는 PCBA의 외부 또는 내부 포장에는 포장 상자, 플라스틱 봉지 또는 항 정적 봉지 등 로고가 표시 될 수 있습니다.
로고를 인쇄하는 방법은 일반적으로 다음과 같습니다.
1.스크린 프린팅:PCB 표면과 포장 재료에 적합하며 단일 또는 다채로운 로고 인쇄를 허용합니다.
2.잉크젯 인쇄:PCB나 포장재에 고해상도 컬러 프린팅을 가능하게 합니다.
3.레이저 표시:PCB의 전도성 없는 부분이나 금속 표면에 영구 로고를 만드는 데 이상적입니다.
4.핫 스탬핑:로고 인프라가 있는 포장재에 촉촉한 가공을 추가합니다.
5.표기:PCB 또는 PCBA에 로고가 있는 라벨이나 스티커를 붙이는 것.
맞춤형 포장 옵션은 다음을 포함 할 수 있습니다.
1.표준 포장:표준 반 정적 봉지 또는 외부에 맞춤 라벨이 있는 플라스틱 봉지를 사용 합니다.
2.맞춤 포장 상자:고객 요구에 따라 로고가 있는 포장 상자를 설계하고 제조합니다.
3.환경 친화적 포장:재활용되거나 생물분해 가능한 재료로 만든 포장재가 환경 지속가능성을 반영합니다.
4.충격 방지 포장:추가적인 보호가 필요한 취약한 PCB 또는 PCBA를 위한 맞춤 충격 방지 포장
5.선물 상자 포장:고품질 제품이나 특별한 행사용으로 만들어진 맞춤형 선물 상자 포장
우리의 포괄적 인 사용자 정의 서비스 외에도 우리는 광범위한 제품에 대한 협업 조달 지원을 제공합니다.우리의 목표는 당신의 프로세스를 효율화하고 귀중한 시간을 절약하는 것입니다..
버튼을 눌러지금 CHAT아래 버튼을 누르면 판매원들과 연락할 수 있습니다.
1.표준 포장:표준 반 정적 봉지 또는 외부에 맞춤 라벨이 있는 플라스틱 봉지를 사용 합니다.
2.맞춤 포장 상자:고객 요구에 따라 로고가 있는 포장 상자를 설계하고 제조합니다.
3.환경 친화적 포장:재활용되거나 생물분해 가능한 재료로 만든 포장재가 환경 지속가능성을 반영합니다.
4.충격 방지 포장:추가적인 보호가 필요한 취약한 PCB 또는 PCBA를 위한 맞춤 충격 방지 포장
5.선물 상자 포장:고품질 제품이나 특별한 행사용으로 만들어진 맞춤형 선물 상자 포장
우리의 포괄적 인 사용자 정의 서비스 외에도 우리는 광범위한 제품에 대한 협업 조달 지원을 제공합니다.우리의 목표는 당신의 프로세스를 효율화하고 귀중한 시간을 절약하는 것입니다..
버튼을 눌러지금 CHAT아래 버튼을 누르면 판매원들과 연락할 수 있습니다.
고객 서비스
PCB 서비스
XZH 공급 단일 면, 이중 ′′면 보드, 다층 보드 (1-20 층), 보드 유형: 딱딱한 PCB ((CEM, FR4), 유연 PCB, 딱딱한-유연 PCB, MCPCB ((알루미늄 PCB), 세라믹 PCB, RF PCB 등.
PCB 조립 &부품 공급
XZH는 인쇄 회로 보드 조립, 부품 공급 및 완전한 솔루션을 제공합니다. 우리가 항상 보장 할 수있는 것은 최고의 품질, 경쟁력있는 가격 및 최고의 서비스입니다.
더 자세한 사항 또는 다른 요구 사항은 이메일 및 우리와 채팅에 오신 것을 환영합니다.
인증서
회사 프로파일
2014년에 설립되었습니다.XZH 테크놀로지 회사, Ltd강력한 기술 팀, 포괄적 인 품질 보장 시스템 및 최첨단 분석 도구로 알려진 명실상부한 기업입니다. 전문 PCB 제조업체로서,우리의 제품은 소비자 전자제품의 광범위한 응용 프로그램을 제공합니다., 통신, 의료 장비 및 산업 부문, 유럽과 동남아 시장에서 강력한 수요를 누리고 있습니다.
우리의 종합적인 서비스 제공은 스케마 디자인, 보드 레이아웃, 부품 소싱, 펌웨어 디자인, 기계 디자인, PCBA, 칩 복제 포함합니다.우리는 부품 조달에 우리의 서비스를 확장, PCB 및 FPC 조립, 포장 및 물류, 우리의 고객을 위해 원활한 한stop 솔루션을 보장합니다.우리는 높은 품질의 원료와 주요 부품들을, 토시바, ST, 삼성, 인피니온, JRC, NEC, 우수성에 대한 우리의 의지를 더욱 강조합니다.
우리의 시설은 ISO 9001:2000과 ISO 14001에 의해 인증되었습니다.2004우리는 PCB의 10,000 평방 미터와 PCB FPC의 5,000 평방 미터의 생산 능력을 자랑합니다.품질에 대한 우리의 헌신은 엄격한 QC 프로세스에서 반영됩니다., 30명의 경험이 많은 감사와 AOI, BGA X-ray 및 PCB E-테스트와 같은 첨단 테스트 장비의 지원을 받아 IECO-HSPM QC 080000, CE, UL 및 RoHS 표준을 준수합니다.
우리의 전략적 목표로 "전문 경영, 대규모 산업, 국제 시장"을 목표로,저희 서비스와 능력에 대한 자세한 통찰력을 얻기 위해 저희와 파트너십 기회를 탐구하도록 초대합니다..
우리의 종합적인 서비스 제공은 스케마 디자인, 보드 레이아웃, 부품 소싱, 펌웨어 디자인, 기계 디자인, PCBA, 칩 복제 포함합니다.우리는 부품 조달에 우리의 서비스를 확장, PCB 및 FPC 조립, 포장 및 물류, 우리의 고객을 위해 원활한 한stop 솔루션을 보장합니다.우리는 높은 품질의 원료와 주요 부품들을, 토시바, ST, 삼성, 인피니온, JRC, NEC, 우수성에 대한 우리의 의지를 더욱 강조합니다.
우리의 시설은 ISO 9001:2000과 ISO 14001에 의해 인증되었습니다.2004우리는 PCB의 10,000 평방 미터와 PCB FPC의 5,000 평방 미터의 생산 능력을 자랑합니다.품질에 대한 우리의 헌신은 엄격한 QC 프로세스에서 반영됩니다., 30명의 경험이 많은 감사와 AOI, BGA X-ray 및 PCB E-테스트와 같은 첨단 테스트 장비의 지원을 받아 IECO-HSPM QC 080000, CE, UL 및 RoHS 표준을 준수합니다.
우리의 전략적 목표로 "전문 경영, 대규모 산업, 국제 시장"을 목표로,저희 서비스와 능력에 대한 자세한 통찰력을 얻기 위해 저희와 파트너십 기회를 탐구하도록 초대합니다..
전시회
우리 의 장점
제품 납품 시간
샘플 리드 타임 | 대량 생산 선행 시간 | |||
단면 PCB | 1~3일 | 4~7일 | ||
2면 PCB | 2~5일 | 7~10일 | ||
다층 PCB | 7~8일 | 10~15일 | ||
PCB 조립 | 8~15일 | 2~4주 | ||
배달 시간 | 3~7일 | 3~7일 | ||
패키지: 반 정적 패키지 | ||||
