강조하다
FPCB 유연 인쇄 회로
,고품질 유연 인쇄 회로
,다층 유연 인쇄 회로
-
종류FPC, 플렉스 PCB
-
원료폴리이미드, 구리 및 Ni/Au, 폴리이미드, 구리 및 Ni/Au
-
구리 두께1oZ
-
판 두께1.6mm
-
구멍 크기0.2 밀리미터
-
민. 선 폭4 밀리리터
-
민. 행간4 밀리리터
-
표면 가공이머젼 골드, 이머젼 골드
-
보드 사이즈IPC-A-610 D/IPC-III 표준, IPC-A-610 D/IPC-III 표준
-
용접 마스크 색상Yellow. 노란색. Optional 선택 과목
-
조립 서비스FPCB
-
이름양면 FPC 유연한 PCB 보드, FPCB 제조업체
-
모크1pcs
-
두께0.2 밀리미터
-
테스트100% E-테스트
-
원래 장소광둥, 중국
-
브랜드 이름XZH FPC
-
모델 번호FPCB
-
최소 주문 수량100개 부분
-
가격CN¥18.03/pieces 100-1999 pieces

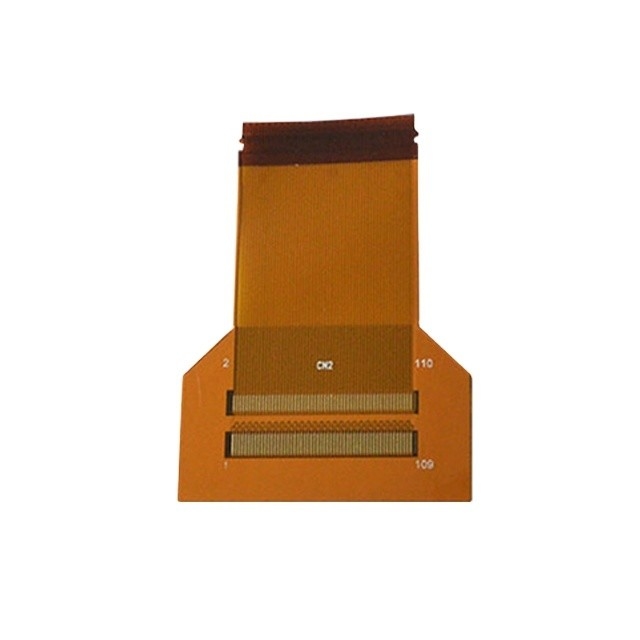

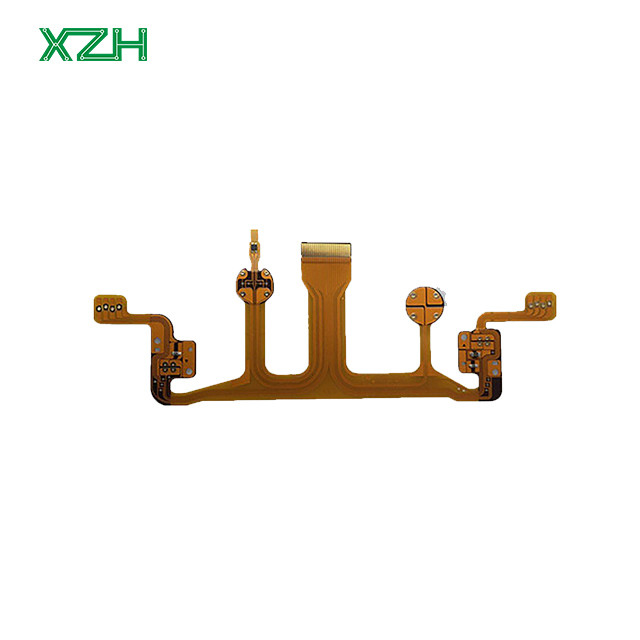

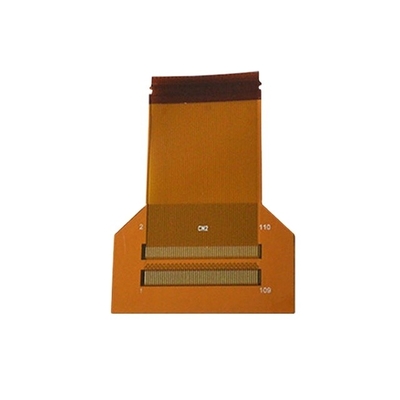

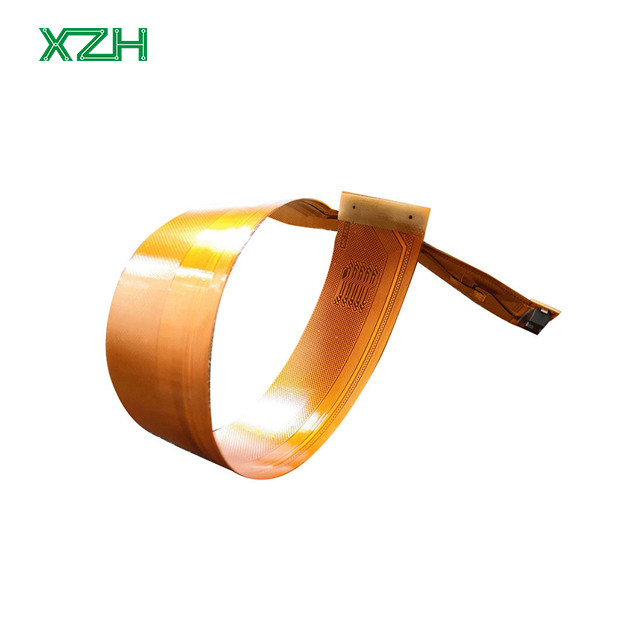

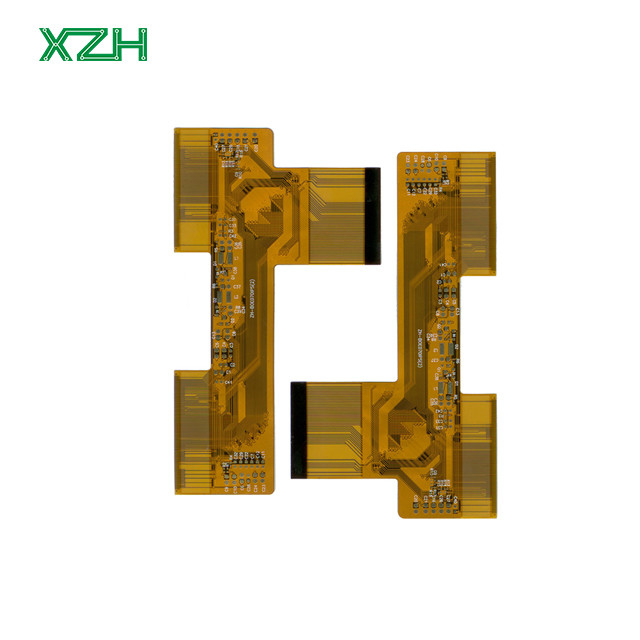

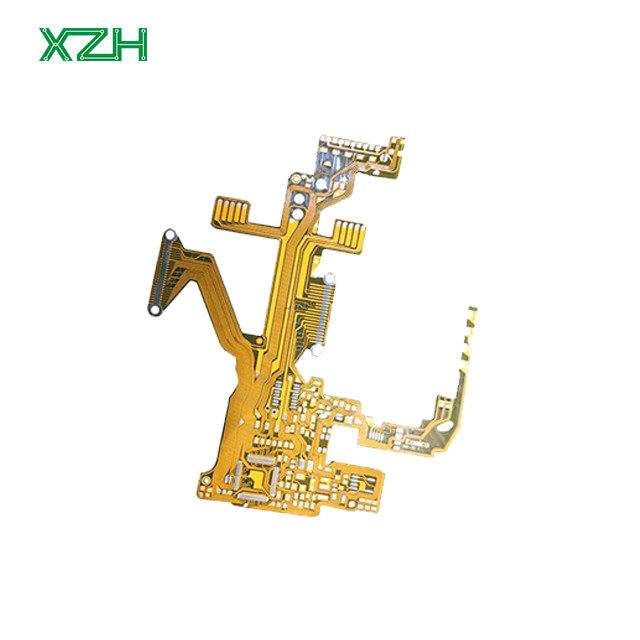

고품질 다층 유연 인쇄 회로 플렉스 PCB 보드 FPCB
OEM 다층 PCB 게르버 PCB 제조 및 PCBA 조립 원스톱 서비스
XZH: 당신의 원스톱 ODM/OEM 솔루션 공급자
재료 | PI, 구리 및 Ni/Au |
종류 | FPC |
층 | 1~4층 |
완성된 보드 크기 | 10*15mm, 250*380mm |
판 두께 | 00.057~0.6mm |
완성된 보드 두께 허용 | ±2 밀리 |
굴착 구멍 직경 | 0.15~6.7mm |
직경 을 통해 완성 | 0.1mm (최소) |
내부층 다이 일렉트릭 두께 (1/2 밀리 PI 15um 접착제) | 00.0275~0.1mm |
PTH의 구멍 지름 허용 | ±2 밀리 |
NPTH의 구멍 지름 허용 | ± 1 밀리 |
구멍 위치 허용 (거버 데이터와 비교) | ± 1 밀리 |
PTH 구멍 구리의 두께 | 8~30μm |
에치링 후 의 관용 | 임피던스 (impedance) 에 대해서는 ± 30, 15% |
이미지 대 이미지 허용 (최저) | ±3 밀리 |
이미지의 경계 용도 (최저) | ±2 밀리 |
커버 레이어 등록 (최저) | 6 밀리 |
펀칭홀 지름 | 0.1~5.0mm |
접착제 및 강화제의 허용 | ±0.3mm |
펀칭 도어 차원 타당성 (디드 도어) | ±4 밀리 |
펀칭 도어 차원 타당성 (소프트 도어) | ±12 밀리 |
임피던스 허용 (최소) | ±10% |
SMT 용도 및 피치 너비 (최저) | ±4 밀리 |
더 많은 정보 또는 요금을 받고 싶으십니까?지금 CHAT우측 상단 버튼을 누르면 판매원들과 연락할 수 있습니다.
고객 서비스
PCB 서비스
XZH 공급 단일 면, 이중 ′′면 보드, 다층 보드 (1-20 층), 보드 유형: 딱딱한 PCB ((CEM, FR4), 유연 PCB, 딱딱한-유연 PCB, MCPCB ((알루미늄 PCB), 세라믹 PCB, RF PCB 등.
PCB 조립 &부품 공급
XZH는 인쇄 회로 보드 조립, 부품 공급 및 완전한 솔루션을 제공합니다. 우리가 항상 보장 할 수있는 것은 최고의 품질, 경쟁력있는 가격 및 최고의 서비스입니다.
더 자세한 사항 또는 다른 요구 사항은 이메일 및 우리와 채팅에 오신 것을 환영합니다.
회사 프로파일
2014년에 설립되었습니다.XZH 테크놀로지 회사, Ltd강력한 기술 팀, 포괄적 인 품질 보장 시스템 및 최첨단 분석 도구로 알려진 명실상부한 기업입니다. 전문 PCB 제조업체로서,우리의 제품은 소비자 전자제품의 광범위한 응용 프로그램을 제공합니다., 통신, 의료 장비 및 산업 부문, 유럽과 동남아 시장에서 강력한 수요를 누리고 있습니다.
우리의 종합적인 서비스 제공은 스케마 디자인, 보드 레이아웃, 부품 소싱, 펌웨어 디자인, 기계 디자인, PCBA, 칩 복제 포함합니다.우리는 부품 조달에 우리의 서비스를 확장, PCB 및 FPC 조립, 포장 및 물류, 우리의 고객을 위해 원활한 한stop 솔루션을 보장합니다.우리는 높은 품질의 원료와 주요 부품들을, 토시바, ST, 삼성, 인피니온, JRC, NEC, 우수성에 대한 우리의 의지를 더욱 강조합니다.
우리의 시설은 ISO 9001:2000과 ISO 14001에 의해 인증되었습니다.2004우리는 PCB의 10,000 평방 미터와 PCB FPC의 5,000 평방 미터의 생산 능력을 자랑합니다.품질에 대한 우리의 헌신은 엄격한 QC 프로세스에서 반영됩니다., 30명의 경험이 많은 감사와 AOI, BGA X-ray 및 PCB E-테스트와 같은 첨단 테스트 장비의 지원을 받아 IECO-HSPM QC 080000, CE, UL 및 RoHS 표준을 준수합니다.
우리의 전략적 목표로 "전문 경영, 대규모 산업, 국제 시장"을 목표로,저희 서비스와 능력에 대한 자세한 통찰력을 얻기 위해 저희와 파트너십 기회를 탐구하도록 초대합니다..
우리의 종합적인 서비스 제공은 스케마 디자인, 보드 레이아웃, 부품 소싱, 펌웨어 디자인, 기계 디자인, PCBA, 칩 복제 포함합니다.우리는 부품 조달에 우리의 서비스를 확장, PCB 및 FPC 조립, 포장 및 물류, 우리의 고객을 위해 원활한 한stop 솔루션을 보장합니다.우리는 높은 품질의 원료와 주요 부품들을, 토시바, ST, 삼성, 인피니온, JRC, NEC, 우수성에 대한 우리의 의지를 더욱 강조합니다.
우리의 시설은 ISO 9001:2000과 ISO 14001에 의해 인증되었습니다.2004우리는 PCB의 10,000 평방 미터와 PCB FPC의 5,000 평방 미터의 생산 능력을 자랑합니다.품질에 대한 우리의 헌신은 엄격한 QC 프로세스에서 반영됩니다., 30명의 경험이 많은 감사와 AOI, BGA X-ray 및 PCB E-테스트와 같은 첨단 테스트 장비의 지원을 받아 IECO-HSPM QC 080000, CE, UL 및 RoHS 표준을 준수합니다.
우리의 전략적 목표로 "전문 경영, 대규모 산업, 국제 시장"을 목표로,저희 서비스와 능력에 대한 자세한 통찰력을 얻기 위해 저희와 파트너십 기회를 탐구하도록 초대합니다..
인증서
전시회
우리 의 장점
제품 납품 시간
샘플 리드 타임 | 대량 생산 선행 시간 | |||
단면 PCB | 1~3일 | 4~7일 | ||
2면 PCB | 2~5일 | 7~10일 | ||
다층 PCB | 7~8일 | 10~15일 | ||
PCB 조립 | 8~15일 | 2~4주 | ||
배달 시간 | 3~7일 | 3~7일 | ||
패키지: 반 정적 패키지 | ||||
FAQ
Q1: 제가 디자인 파일을 보내면 안전합니까?
A: 귀하의 파일은 완전히 안전하고 안전합니다. 귀하의 파일은 결코
공유되지 않습니다. 또한 어떤 제3자가 당신의 디자인 파일에 액세스 할 수 없습니다. 풀트론릭스는 전송하기 전에 비공개 계약을 서명 할 수 있습니다.파일들
공유되지 않습니다. 또한 어떤 제3자가 당신의 디자인 파일에 액세스 할 수 없습니다. 풀트론릭스는 전송하기 전에 비공개 계약을 서명 할 수 있습니다.파일들
Q2: 소량 주문을 위해, 당신은 프로토 타입 PCB를 생산 할 수 있습니까?
A:예, XZH PCB는 프로토타입을 생산할 수 있습니다. 하지만 양이 클수록 비용 절감이 커집니다.
Q3:당신은 고객들을 위해 판매 후 제품 서비스를 제공합니까?
A:예, 어떤 품질 문제에 대한 XZH PCB는 언제든지 당신을 위해 그들을 해결하기위한 우리의 책임을 취할 것입니다. 우리가 항상 보장 할 수있는 것은 최고의 서비스, 경쟁력있는 가격으로 높은 품질입니다.
Q4: PCBA 프로젝트에서 어떤 파일이 필요합니까?
A:PCB 파일, PNP (Pick and Place) 파일 및 컴포넌트 위치 파일 또한 필요합니다.
Q5: 우리의 제품은 배송 전에 테스트 될 것인가?
A: 예, 우리는 당신이 우리에게 테스트 방법을 제공하면 기능 회로 테스트를 제공할 수 있습니다.
